Bagaimana cincin slip dan berus bersambung?

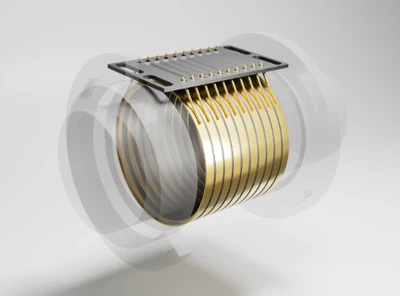

Cincin slip dan berus menyambung melalui sentuhan fizikal gelongsor di mana berus pegas tekan terhadap cincin konduktif berputar, mewujudkan laluan elektrik yang berterusan. Berus mengekalkan hubungan dengan permukaan cincin melalui tekanan spring -, yang membolehkan kuasa dan isyarat untuk memindahkan dengan lancar antara komponen pegun dan berputar tanpa kukuh dawai.
Mekanisme hubungan fizikal antara cincin slip dan berus
Sambungan bergantung kepada geseran terkawal antara dua komponen yang berbeza. Cincin slip itu sendiri adalah cincin logam konduktif - biasanya tembaga, tembaga, atau berlapis perak - dipasang pada aci berputar. Berus, diposisikan pada lengan tetap, tekan ke atas permukaan luar cincin ini dengan ketegangan musim bunga yang tepat.
Bagaimana slip cincin dan berus mengekalkan hubungan elektrik yang berterusan
Ketika cincin berputar, berus meluncur di permukaannya sambil mengekalkan hubungan elektrik. Susunan ini mewujudkan laluan litar lengkap: aliran semasa dari pendawaian pegun melalui berus, melintasi titik hubungan, ke dalam cincin berputar, dan kemudian ke peralatan berputar. Proses ini berfungsi dengan baik secara terbalik untuk penghantaran isyarat.
Keperluan Angkatan Spring untuk Cincin Slip dan Hubungan Berus
Tekanan hubungan ditentukur dengan teliti. Terlalu banyak tekanan meningkatkan haus dan geseran, sementara tekanan yang tidak mencukupi menyebabkan pemindahan elektrik yang tidak konsisten. Kebanyakan sistem menggunakan mekanisme musim bunga yang menyesuaikan diri secara automatik apabila berus memakai semasa operasi.
Bahan yang membolehkan cincin slip dan sambungan berus
Pasangan bahan menentukan kualiti sambungan dan umur panjang. Berus cincin slip biasanya diperbuat daripada komposit karbon, grafit, atau logam, masing -masing dipilih untuk keadaan operasi tertentu.
Berus karbon dan grafit untuk aplikasi cincin slip
Berus karbon dan grafit menguasai aplikasi perindustrian kerana mereka sendiri - pelincir, mengurangkan geseran sambil mengekalkan kekonduksian. Karbon menyediakan kekonduksian yang sangat baik dan rintangan yang tinggi untuk dipakai dan panas, menjadikannya sesuai untuk motor kelajuan tinggi - dan sistem putaran berterusan.
Berus komposit dan logam dalam sistem cincin slip
Berus komposit menggabungkan bahan logam dan karbon, menggabungkan kekonduksian elektrik logam yang baik dengan ketahanan dan ciri geseran yang lebih rendah karbon. Perak - Komposit grafit mengimbangi semua keperluan: Mereka menjalankan dengan cekap, menghasilkan bunyi elektrik yang minimum, dan lebih lama daripada karbon tulen dalam menuntut aplikasi.
Bahan permukaan slip cincin dan pilihan penyaduran
Untuk cincin itu sendiri, pemilihan bahan bergantung kepada tahap kuasa dan kelajuan. Asas - cincin logam biasanya disalut dengan perak atau emas untuk meningkatkan kekonduksian, ketahanan, dan rintangan kakisan. Cincin slip logam berharga memberikan prestasi yang lebih baik tetapi kos lebih banyak daripada alternatif bersalut.
Gabungan bahan mempengaruhi rintangan hubungan. Bahan berus yang lebih lembut sesuai dengan permukaan cincin tetapi memakai lebih cepat. Bahan yang lebih keras bertahan lebih lama tetapi boleh menyebabkan kemerosotan permukaan cincin. Jurutera mengimbangi perdagangan - berdasarkan jadual penyelenggaraan dan keperluan prestasi.
Mengapa Tekanan Spring penting dalam cincin slip dan sambungan berus
Ketegangan musim bunga mengawal keberkesanan sambungan. Berus riveted ke lengan dan dibenarkan berputar, dengan mekanisme musim bunga memastikan hubungan lengkap pada setiap masa antara cincin dan berus.
Julat tekanan optimum untuk cincin slip dan berus
Pasukan musim bunga mesti mengatasi beberapa faktor bersaing. Semasa putaran, daya sentrifugal dan getaran cuba memecahkan hubungan. Spring mengimbangi daya ini sambil mengelakkan tekanan yang berlebihan yang mempercepatkan haus. Sistem tipikal mengekalkan tekanan berus antara 150-300 cn/cm² bergantung kepada aplikasi.
Bagaimana Pakaian Berus Mempengaruhi Tekanan Sambungan Cincin Slip
Tekanan berus sedikit berubah apabila berus memakai, yang menjelaskan mengapa pemeriksaan ketegangan biasa menghalang masalah sambungan. Berus yang dipakai duduk di ketinggian yang berbeza membuat pengedaran semasa yang tidak sekata, yang berpotensi menyebabkan bintik -bintik panas di permukaan cincin.
Kesan suhu pada cincin slip dan prestasi musim bunga berus
Suhu mempengaruhi prestasi musim bunga. Haba mengurangkan ketegangan musim bunga, yang boleh menyebabkan sambungan sekejap -sekejap di persekitaran suhu tinggi -. Jurutera mengimbangi dengan memilih bahan musim bunga dengan ciri -ciri daya yang stabil merentasi julat suhu yang diharapkan.
Mata hubungan berganda untuk cincin slip yang boleh dipercayai dan sambungan berus
Aplikasi mudah menggunakan satu berus setiap cincin, tetapi sistem menuntut menggunakan berus berbilang setiap litar. Keperluan amperage mungkin memerlukan penggunaan empat atau lebih berus pasangan per litar.
Pengagihan beban dalam sistem cincin slip berus Multi -
Berus berbilang mengedarkan beban elektrik dan mekanikal. Jika satu berus kehilangan hubungan seketika kerana getaran atau penyelewengan permukaan, yang lain mengekalkan litar. Redundansi ini membuktikan kritikal dalam sistem ketepatan seperti pengimbas CT atau array radar di mana gangguan isyarat menyebabkan masalah segera.
Teknologi berus polyfilament untuk cincin slip
Berus Polyfilament termasuk pelbagai kenalan setiap saluran, mempamerkan rintangan hubungan minimum dan bunyi bising, menjadikannya sesuai untuk menghantar isyarat analog sensitif atau data pada kadar yang tinggi. Reka bentuk berus maju ini mempunyai beribu -ribu serat logam halus yang menghubungi cincin serentak, secara mendadak mengurangkan variasi rintangan elektrik semasa putaran.
Kedudukan berus optimum pada cincin slip
Susunan berus juga penting. Posisi berus pada sisi bertentangan dengan cincin mengimbangi daya mekanikal dan mengurangkan getaran. Walau bagaimanapun, ini mewujudkan perbezaan tekanan: Jika satu berus duduk di bahagian atas dan yang lain di bahagian bawah, berat berus mencipta sehingga 30% variasi tekanan.
Bagaimana slip cincin dan berus mengendalikan pelbagai jenis penghantaran elektrik
Mekanisme sambungan menyesuaikan diri dengan pelbagai keperluan penghantaran. Transmisi kuasa memerlukan rintangan yang rendah dan sentuhan teguh untuk mengendalikan arus tinggi tanpa penjanaan haba yang berlebihan. Transmisi kuasa memerlukan pertimbangan penurunan voltan merentasi cincin slip dan aliran semasa sebenar, kerana titisan mempengaruhi voltan yang ada pada beban dan pelesapan kuasa dalam cincin slip.
Penghantaran isyarat melalui cincin slip dan kenalan berus
Transmisi isyarat menuntut ciri -ciri yang berbeza. Berus komposit yang diperbuat daripada grafit karbon excel di mana arus yang lebih tinggi dan RPM terlibat, manakala berus monofilament logam berharga adalah biasa pada cincin slip semasa - yang memerlukan penghantaran isyarat bersih. Penghantaran data pada kelajuan gigabit memerlukan pencocokan impedans yang teliti dan perisai elektromagnet.
Kuasa gabungan dan data dalam sistem cincin slip
Cincin slip moden sering menggabungkan kuasa dan saluran data dalam perhimpunan tunggal. Reka bentuk yang berhati -hati menghalang crosstalk antara litar bersebelahan. Perlindungan berus individu - pasangan cincin, menggunakan bahan kenalan yang berbeza untuk kuasa berbanding isyarat, dan mengekalkan jarak yang mencukupi antara cincin yang menyumbang kepada penghantaran bersih.
Integrasi optik gentian dengan cincin slip dan berus
Cincin slip serat optik mewakili penyelesaian penghantaran isyarat muktamad. Mereka menggunakan serat optik untuk menghantar isyarat, yang sangat bermanfaat dalam persekitaran yang mudah terdedah kepada gangguan elektromagnet. Walau bagaimanapun, ini masih memerlukan sentuhan berus tradisional untuk penghantaran kuasa, menghasilkan reka bentuk hibrid.
Peranan kemasan permukaan dalam cincin slip dan kualiti hubungan berus
Keadaan permukaan secara langsung memberi kesan kepada prestasi sambungan. Kekasaran permukaan antara 0.75 dan 1.25 μm memberikan keadaan optimum, kerana kekasaran di bawah 0.2 μm menyebabkan memakai berus yang berlebihan manakala nilai melebihi 2 μm mempercepatkan kemerosotan berus.
Pembentukan patina pada cincin slip dan berus
Permukaan cincin mengembangkan patina semasa operasi - Filem nipis yang dicipta oleh bahan berus karbon yang berinteraksi dengan cincin. Patina ini sebenarnya meningkatkan hubungan elektrik dengan mengisi ketidaksempurnaan permukaan mikroskopik. Berus karbon berkualiti yang baik duduk di atas cincin slip meninggalkan permukaan berkilat, dengan patina dikeluarkan semasa operasi memastikan kelancaran.
Kesan pencemaran pada cincin slip dan kenalan berus
Pencemaran memusnahkan patina yang bermanfaat ini. Minyak, kelembapan, atau debu karbon yang berlebihan menghasilkan lapisan penebat yang meningkatkan rintangan. Dari masa ke masa, cincin slip menjadi terancam, teroksida dan dilapisi dengan kotoran dan karbon, mengakibatkan hubungan yang lemah antara berus dan cincin. Ini memaksa pengawal selia voltan untuk bekerja lebih keras, menghasilkan haba tambahan yang mempercepat degradasi.
Geometri permukaan dalam reka bentuk cincin slip
Geometri cincin juga mempengaruhi kualiti hubungan. Sesetengah reka bentuk menggabungkan alur helical yang membantu menghilangkan habuk karbon dari kawasan hubungan dan meningkatkan penyejukan. Alur heliks meningkatkan kapasiti penyejukan tetapi mengurangkan kawasan permukaan sentuhan, mengakibatkan kerugian dan suhu yang lebih tinggi.
Slip cincin dan konfigurasi sambungan berus untuk aplikasi yang berbeza
Keperluan Permohonan Memacu Pilihan Konfigurasi. Melalui - cincin slip bor membolehkan aci atau kabel melewati pusat, penting dalam turbin angin di mana garisan hidraulik mesti laluan melalui hab berputar. Melalui - reka bentuk bore memudahkan penghantaran di sekitar aci berputar.
Cincin slip pancake dan susunan berus
Cincin slip pancake mengatur konduktor pada cakera rata dan bukannya menyusunnya. Konfigurasi ini menawarkan panjang paksi yang dikurangkan tetapi mempunyai berat badan, kapasitans, dan memakai berus yang lebih besar. Mereka sesuai dengan aplikasi dengan kekangan diameter tetapi ruang paksi yang tersedia.
Slip cincin dan berus dalam aplikasi turbin angin
Turbin angin mencontohkan keperluan cincin slip kompleks. Mereka membolehkan penghantaran kuasa elektrik dari bilah berputar ke bahagian pegun, memudahkan isyarat kawalan ke bilah untuk pengoptimuman prestasi, dan data sensor pemindahan pada kelajuan, suhu, dan getaran. Sistem ini biasanya menggunakan saluran kuasa dan isyarat yang dipisahkan dengan bahan berus yang berbeza yang dioptimumkan untuk setiap fungsi.
Cincin slip automasi perindustrian dan sistem berus
Automasi perindustrian memerlukan reka bentuk padat yang sesuai dengan ruang jentera terkurung. Cincin slip biasanya digunakan dalam talian pemasangan automatik dan jentera pembungkusan di mana putaran berterusan diperlukan untuk operasi yang cekap. Aplikasi ini sering memerlukan berpuluh -puluh litar di ruang yang minimum, dicapai melalui sikat berus yang tepat dan komponen miniatur.
Masalah biasa yang mempengaruhi cincin slip dan sambungan berus
Beberapa mod kegagalan mengganggu sambungan. Hasil hubungan yang lemah dari tekanan musim bunga yang tidak mencukupi, gred berus yang salah, atau berus yang tidak betul. Ini ditunjukkan sebagai penghantaran kuasa sekejap atau putus sekolah.
Pakai berus dalam sistem cincin slip
Pakaian berus mewakili kebimbangan penyelenggaraan utama. Haus yang berlebihan berlaku apabila berus menghadapi kelajuan putaran yang tinggi, kemasan permukaan cincin yang tidak betul, atau pencemaran kimia. Berus yang dipakai mengurangkan kawasan hubungan yang berkesan, meningkatkan ketumpatan semasa pada titik hubungan yang tinggal dan mempercepatkan kegagalan.
Masalah terlalu panas dalam cincin slip dan berus
Hasil terlalu panas dari kelajuan putaran yang tinggi, pemilihan bahan berus yang berlebihan, atau tidak betul. Haba merendahkan sifat bahan berus, mengurangkan ketegangan musim bunga, dan merosakkan permukaan cincin. Suhu operasi maksimum untuk kebanyakan sistem adalah sekitar 80 darjah; Melebihi ini memerlukan penyejukan aktif.
Bunyi elektrik dari cincin slip dan kenalan berus
Kebisingan elektrik muncul dalam dua bentuk. Bunyi mekanikal dari getaran fizikal pada berus - antara muka cincin mencipta variasi dalam rintangan kenalan. Arcing biasanya berlaku dengan beban elektrik yang tinggi, jenis berus yang salah, atau perubahan parameter operasi pesat. Kedua -dua isu ini amat mempengaruhi penghantaran isyarat sensitif.
Keperluan Penyelenggaraan untuk Cincin Slip dan Sambungan Berus
Pemeriksaan tetap menghalang kegagalan bencana. Pembersihan tetap menghilangkan kotoran terkumpul, serpihan, dan pencemaran menggunakan berus lembut atau udara termampat. Kekerapan pembersihan bergantung kepada persekitaran operasi; Keadaan berdebu memerlukan perhatian bulanan sementara persekitaran yang bersih memanjangkan selang waktu.
Garis Panduan Penggantian Berus untuk Cincin Slip
Penggantian berus mengikuti had memakai. Apabila berus memakai kurang daripada separuh panjang asalnya, penggantian biasanya diperlukan. Corak haus yang tidak sekata menunjukkan masalah penjajaran atau ketegangan musim bunga yang tidak mencukupi yang memerlukan pembetulan sebelum memasang berus baru.
Ujian Concentricity untuk Cincin Slip dan Berus
Pengukuran concentricity memastikan cincin berjalan benar; Concentricity yang ideal adalah 0.01mm, walaupun cincin diperbaiki sehingga 0.03mm tetap dapat diterima. Runout yang berlebihan menyebabkan berus melantun, mewujudkan hubungan sekejap -sekejap dan dipakai.
Pengesahan ketegangan musim bunga dalam sistem cincin slip
Ketegangan musim bunga memerlukan pengesahan berkala. Ujian melibatkan menarik ujung pemegang dengan tangan kemudian melepaskan perlahan -lahan sambil memeriksa ketegangan itu tetap konsisten sepanjang gerakan. Pengukuran ketepatan menggunakan alat pengukur ketegangan musim bunga yang ditentukur dari pengeluar cincin slip.
Penilaian keadaan permukaan untuk cincin slip dan berus
Penilaian keadaan permukaan mengenal pasti masalah yang membangun. Cari perubahan warna yang menunjukkan terlalu panas, alur dari misalignment, atau pembentukan filem yang memerlukan pembersihan. Sebarang perubahan fizikal seperti perubahan warna atau pitting mencadangkan masalah dengan beban elektrik, bahan berus yang tidak betul, atau kawalan alam sekitar yang lemah.
Cincin slip lanjutan dan teknologi sambungan berus
Cincin slip tanpa wayar menghapuskan hubungan fizikal sepenuhnya. Mereka memindahkan kuasa dan data tanpa wayar melalui medan magnet yang dicipta oleh gegelung di penerima berputar dan pemancar pegun. Sistem ini cemerlang dalam persekitaran yang keras dan menghapuskan penyelenggaraan, walaupun kapasiti penghantaran kuasa tetap terhad berbanding dengan hubungan berasaskan -.
Mercury - sistem cincin slip basah
Mercury - cincin slip basah menggunakan logam cecair dan bukan berus pepejal. Logam cecair mengekalkan sambungan elektrik melalui ikatan molekul ke kenalan semasa putaran, memberikan rintangan yang rendah dan sambungan yang stabil. Walau bagaimanapun, ketoksikan merkuri mengehadkan aplikasi, dan sistem gagal di bawah -40 darjah apabila merkuri menguatkan.
Teknologi berus gentian logam untuk cincin slip
Berus serat logam mewakili inovasi baru -baru ini. Berus ini terdiri daripada beribu -ribu gentian logam nipis dan fleksibel yang berjalan pada tips di bawah tekanan musim bunga, yang asalnya dibangunkan untuk kapal selam nuklear. Mereka menghasilkan serpihan memakai minimum, menawarkan hayat perkhidmatan yang dilanjutkan, dan mengekalkan sifat elektrik yang konsisten. Teknologi ini telah berhijrah ke turbin angin, pesawat, dan sistem penjanaan kuasa.
Tinggi - penghantaran data kelajuan dalam cincin slip dan berus
Tinggi - Transmisi data kelajuan kini mencapai 10 gigabit sesaat dalam cincin slip khusus. Tawaran umum menghantar pada 1 GB, walaupun kebanyakan aplikasi memerlukan hanya 100 megabit sesaat. Mencapai kelajuan ini menuntut pencocokan impedans yang teliti, perisai maju, dan toleransi pembuatan ketepatan.
Soalan yang sering ditanya mengenai cincin slip dan sambungan berus
Apa yang menghalang cincin slip dan berus dari mencetuskan semasa operasi?
Pemilihan bahan yang betul dan tekanan hubungan terkawal meminimumkan percikan. Carbon - komposit grafit secara semulajadi menindas arka melalui ciri -ciri rintangan mereka. Mengekalkan permukaan sentuhan yang bersih dan ketumpatan semasa yang sesuai bagi setiap berus juga menghalang isu -isu arcing.
Berapa lama berus cincin slip biasanya bertahan?
Berus jangka hayat berbeza secara dramatik dengan aplikasi. Lampu - penghantaran isyarat tugas boleh mencapai 10,000 jam atau lebih, manakala tinggi - sistem kuasa semasa mungkin memerlukan penggantian setiap 2,000-5,000 jam. Kelajuan operasi, ketumpatan semasa, dan keadaan persekitaran semuanya mempengaruhi umur panjang.
Bolehkah slip cincin dan berus menghantar kuasa AC dan DC?
Ya, mekanisme hubungan fizikal berfungsi secara identik untuk kedua -dua AC dan DC. Walau bagaimanapun, aplikasi DC boleh membangunkan corak haus arah yang memerlukan penyusunan semula berus berkala. Sistem AC mengedarkan memakai lebih merata kerana aliran semasa.
Apa yang menyebabkan bunyi yang berlebihan dalam sambungan cincin slip?
Kebisingan elektrik berpunca daripada variasi rintangan sebagai berus meluncur ke atas penyelewengan permukaan mikroskopik. Hasil bunyi mekanikal dari getaran, misalignment, atau tekanan berus yang tidak mencukupi. Menangani kemasan permukaan, meningkatkan penjajaran, dan mengesahkan ketegangan musim bunga biasanya menyelesaikan masalah bunyi.
